側按輕觸開關使用注意事項

側邊按鍵輕觸開關，顧名思義，就是從側邊按動的輕觸開關，也稱90度側邊按鍵開關。它是繼輕觸開關后興起的一款按鍵開關，目前使用的人越來越多，使用的技術也越來越成熟。側按輕觸開關的優點在于體積小，輕巧靈活，使用方便，固定性能非常好使用側鍵輕觸開關時需注意：

一、簧片一般要覆銀銅和不銹鋼為佳。不然開關容易氧化，影響導電性能。
二、手柄材料選擇要慎重。以PA料為佳，耐摩擦，耐熱。
三、靈敏度要高，卡頓感良好。但不要按動操作不要過于頻繁，開關有可能會失靈，損害使用壽命或者會出現短路現象。
四、長壽命。一般以10萬-20萬次為佳。
五、按鍵力度以輕巧為佳，手感好。

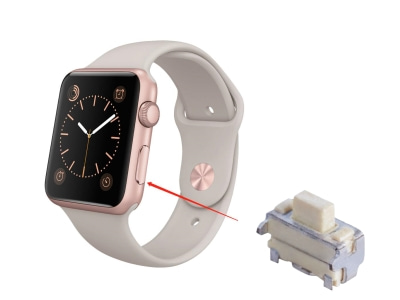

側按輕觸開關，廣泛應用于汽車電子，智能穿戴，數碼產品，手機及外圍設備，相機等結構緊湊的電子產品上。

1、一種側面按鍵結構，包括活動設置在殼體側面的按鍵以及固定設置在電路板上的開關；其特征在于所述開關設置為具有一活動臂的行程開關，所述按鍵在移動的過程中，用于從所述行程開關的側面接觸并按壓所述活動臂。

2、根據權利要求I所述的側面按鍵結構，其特征在于所述按鍵包括一體連接的鍵帽和鍵柱；在所述鍵柱的側壁上延伸出一用于從所述行程開關的側面接觸并按壓所述活動臂的撥桿。

3、根據權利要求2所述的側面按鍵結構，其特征在于所述撥桿包括呈角度一體連接的延伸一部和延伸二部；所述延伸二部沿所述鍵柱的軸向設置。

4、根據權利要求3所述的側面按鍵結構，其特征在于所述延伸一部垂直連接在所述鍵柱的側壁上。

5、根據權利要求3所述的側面按鍵結構，其特征在于所述延伸二部上用于最先接觸所述活動臂的接觸端設置有倒角。

6、根據權利要求4或5所述的側面按鍵結構，其特征在于所述殼體上設置有適配所述鍵帽通過的按鍵孔，所述殼體的內側設置有托臺，與所述按鍵孔相對應，所述托臺上設置有適配所述鍵柱穿過的通孔。

7、根據權利要求6所述的側面按鍵結構，其特征在于在所述按鍵與殼體之間設置有用于使所述按鍵恢復常態的彈簧；所述彈簧套設在所述鍵柱上，并支撐在所述撥桿與托臺之間。

8、根據權利要求6所述的側面按鍵結構，其特征在于所述電路板的邊沿設置有適配容納所述托臺的開口槽。

9、根據權利要求I所述的側面按鍵結構，其特征在于所述開關以SMT方式貼片在所述電路板上；所述活動臂設置在所述開關的側面。

10、一種手機，包括殼體及其內部的電路板，其特征在于在所述殼體上設置有如權利要求1至9中任一項所述的側面按鍵結構。
