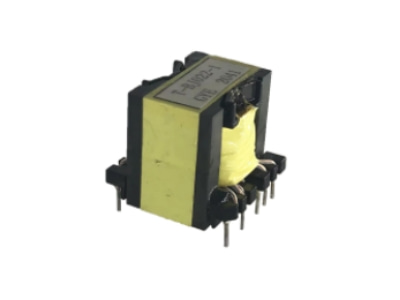

高頻變壓器是工作頻率超過中頻(10khz)的電源變壓器，主要用于高頻開關電源中作高頻開關電源變壓器，也有用于高頻逆變電源和高頻逆變焊機中作高頻逆變電源變壓器的。高頻變壓器各個繞組線圈的匝數比例則決定了輸出電壓的多少。

高頻電源變壓器的設計原則

高頻電源變壓器作為一種產品，自然帶有商品的屬性，因此高頻電源變壓器的設計原則和其他商品一樣，是在具體使用條件下完成具體的功能中追求性能價格比最好。有時可能偏重性能和效率，有時可能偏重價格和成本。現在，輕、薄、短、小，成為高頻電源的發展方向，是強調降低成本。產品成本，不但包括材料成本，生產成本，還包括研發成本，設計成本。因此，為了節約時間，根據以往的經驗，對高頻電源變壓器的鐵損銅損比例、漏感與激磁電感比例、原邊和副邊繞組損耗比例、電流密度提供一些參考數據，對窗口填充程度，繞組導線和結構推薦一些方案，

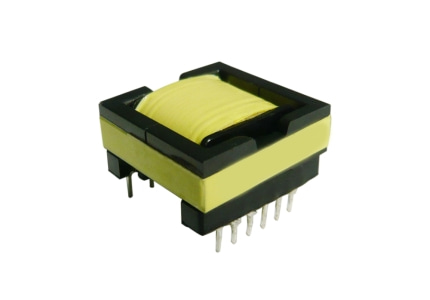

高頻變壓器原理設計原理

在高頻變壓器設計時，變壓器的漏感和分布電容必須減至最小，因為開關電源中高頻變壓器傳輸?shù)氖歉哳l脈沖方波信號。在傳輸?shù)乃沧冞^程中，漏感和分布電容會引起浪涌電流和尖峰電壓，以及頂部振蕩，造成損耗增加。通常變壓器的漏感，控制為初級電感量的1%～3%。

初級線圈的漏感----變壓器的漏感是由于初級線圈和次級線圈之間，層與層之間，匝與匝之間磁通沒有完全耦合而造成的。

分布電容----變壓器繞組線匝之間，同一繞組的上、下層之間，不同繞組之間，繞組與屏蔽層之間形成的電容稱為分布電容。

初級繞組----初級繞組應放在最里層，這樣可使變壓器初級繞組每一匝用線長度最短，從而使整個繞組的用線為最少，這有效地減小了初級繞組自身的分布電容。

次級繞組----初級繞組繞完，要加繞(3～5)層絕緣墊襯再繞制次級繞組。這樣可減小初級繞組和次級繞組之間分布電容的電容量，也增大了初級和次級之間的絕緣強度，符合絕緣耐壓的要求。

偏壓繞組----偏壓繞組繞在初級和次級之間，還是繞在最外層，和開關電源的調整是根據次級電壓還是初級電壓進行有關。

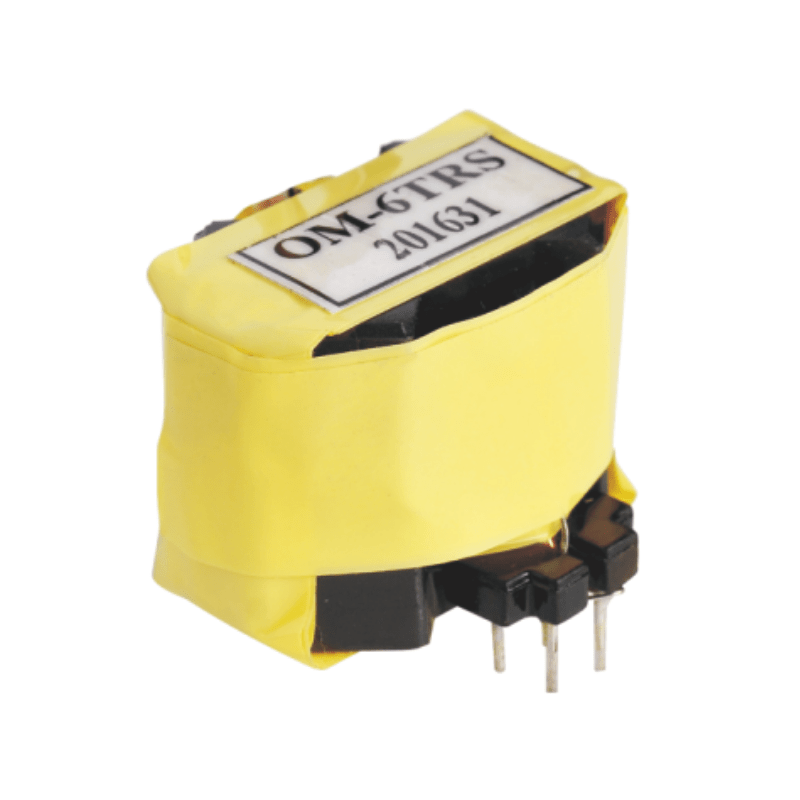

高頻變壓器應具備的功能
高頻電源變壓器完成功能有3個：功率傳送，電壓變換和絕緣隔離。功率傳送有兩種方式。第一種是變壓器功率的傳送方 式，加在原繞組上的電壓，在磁芯中產生磁通變化，使副繞組感應電壓，從而使電功率從原邊傳送到副邊。第二種是電感器功率傳送方式， 原繞組輸入的電能，使磁芯激磁，變?yōu)榇拍軆Υ嫫饋恚缓笸ㄟ^去磁使副繞組感應電壓，變成電能釋放給負載。

電壓變換通過原邊和副邊繞組匝數比來完成。不管功率傳送是哪一種方式，原邊和副邊的電壓變換比等于原繞組和副繞組匝數比，只要不改變匝數比，就不影響電壓變換。
