六引腳自無鎖開關有兩種原理圖，此開關在日常生活中的應用也是比較廣泛的；下面港源電子帶大家了解一下：
上圖自無鎖開關是:開關按鈕不按，兩列兩端觸點連接；按下開關按鈕，每列基地按鈕與邊上的按鈕連接；即開關按鈕不按下，黑色觸點通過實線觸點；按下開關按鈕，黑色觸點通過虛線觸點導通；

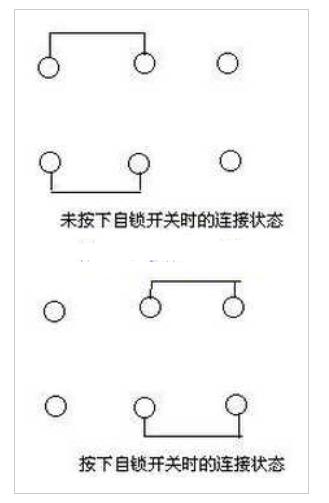

下圖的自鎖開關是：圖上標明對比了解。
無論自無鎖開關是哪種類型，都可以使用下面的開關電路(如果只買上面右邊的開關，需要區分引腳):
第二種六引腳自鎖開關原理圖。
6管腳連接+5V電源，此時開關未按下，1與3、6與4管腳分開連接；由于3、4管腳懸空，因此此時此刻并未將+5V電源引入單片機系統；如果按下開關，1和6必須有一個管腳將與2或5連接，因為2和5管腳短接，因此，必然會將+5V引入VCC，即將+5V引入單片機系統。
