眾所周知，輕觸開關是通過外力按壓手柄，做活塞運動，手柄傳到彈片彈動，使底座的中泡與邊泡連接，從而實現電路通導。而輕觸開關正是焊接安裝在各種各樣的電子產品的PCB線路板上，達到便捷生活的目的，那么輕觸開關是怎么被焊接上去呢，閱讀完這篇文章，你就知道啦！

   首先，我們要知道焊接方式有三種：波峰焊，回流焊，手工焊，我們分三部分來講解。

   一、波峰焊

   作用:用于插件類（DIP）電子元器件的焊接；

   焊接設備：波峰焊機（常用的有3溫區、6溫區、8溫區、10溫區、12溫區）；

   焊接方法：

   1.將元件插入相應的元件孔中后放入傳送帶；

   2.傳送帶進去波峰焊面噴嘴預涂助焊劑；

   3.進入預熱區(溫度75-100℃)；

   4.波峰焊接(220-240℃)；

   5.冷卻:離開焊料波后，自然降溫形成焊點，焊接完成；

   6.切除多余插件腳；

   7.檢查；

   二、回流焊（溫度易于控制，焊接過程中能避免氧化，制造成本也更容易控制）；

   作用：用于貼片類(SMD)電子元器件的焊接。

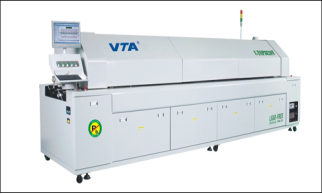

   焊接設備：回流焊機（預熱區，保溫區，回流焊接區和冷卻區）

   焊接方法：

   1.預涂錫膏；

   2.貼片；

   3.預熱區；

   4.保溫區；

   5.快速升溫區；

   6.焊接區；

   7.冷卻區；

   8.檢查；

   三、手工焊

   作用:用于插件類（DIP）電子元器件的焊接

   焊接設備：電烙鐵（溫度高，易焊接但速度慢）

   焊接方法：

   1.準備工具（電烙鐵，焊錫絲，松香）；

   2.接通電源，等電烙鐵達到焊接溫度330-370℃；

   3.溫度達到后，把烙鐵頭點上松香再點上焊錫；

   4.把開關的插腳點上松香在再上焊錫；

   5.腳位準確安裝在焊盤上，電烙鐵快速點焊接區域，完成焊接；

   波峰焊和回流焊焊異常產品分析

   一、波峰焊產品異常

   1.拉尖

   ①PCB板預熱溫度過低,使PCB板與元器件溫度偏低,焊接時元器件與PCB吸熱；

   ②傳送帶速度過快；

   ③助焊劑活性差；

   ④插裝孔過大，焊腳和插裝孔不匹配；

   2.連焊

   ①焊盤間距太窄；

   ②元器件引腳裝歪；

   ③傳送帶速度過快；

   ④助焊劑活性太差；

   3.虛焊

   ①焊腳或焊盤氧化；

   ②受潮；

   4.浮高

   ①焊腳變形；

   ②傳送帶速度過快、震動；

   ③插裝孔過大與焊腳不匹配；

   二、回流焊產品異常

   1.連焊

   ①錫膏過多；

   ②焊盤間距攻窄；

   ③錫膏質量不好粘性太差；

   ④印刷不好；

   ⑤貼片位置不正確因素都會造成連焊現象；

   2.微裂

   ①貼片壓力過大；

   ②預熱溫度不充分、焊接溫度過高都會造成熱應力過大時會造成元器件微裂現象；

    3.虛焊:

   ①錫膏印刷太少不均勻；

   ②元器件引腳變形；

   ③PCB板變形等因素都會造成虛焊現象；

   4.移位:

   ①焊腳或焊盤不對稱；

   ②貼片位置不正確；

   ③錫膏印刷不均勻；

   ④傳送帶震動等因素都會造成移位現象；
