什么是輕觸開關？它由哪些部件組成？它有哪些安裝方式？
讓我們從上面幾個問題點出發，向大家介紹輕觸開關，輕觸開關也被叫做敏感型開關，它的工作方式是通過不同的操作力和操作方向來實現電路的導通與斷開（電路圖如下圖所示）。
![D]}{(XYQW7`[G3XTP0CEN]1](/uploadfiles/pictures/news/20200716151438_7812.png "D]}{(XYQW7`[G3XTP0CEN]1")
接下來說說它的組成，輕觸開關是由引腳，底座，彈片（也有叫鍋仔片），按鈕，上蓋這五大部分，其中按鈕指的是外力按壓開關的地方，彈片是輕觸開關的關鍵組件，開關的通斷靠的就是彈片受力形變與兩組引腳接觸，起導通作用。而引腳一般為兩兩一組，也有只有兩只引腳的，或者五個引腳，兩兩一組還有一只起接地作用的。只有當輕觸開關受到正確的操作力的對其施壓時，四個兩兩一組的引腳才會導通。在自然狀態下開關的電路是斷開的。

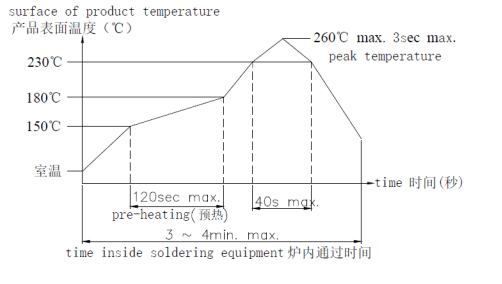

常見的清楚開關有插件（DIP）和貼片（SMT）兩種。那么這兩種輕觸開關的焊接方式也會有所區別。貼片類（SMT）輕觸開關的焊接大多是用回流焊的方式焊接到PCB板上。焊接條件如下圖所示：

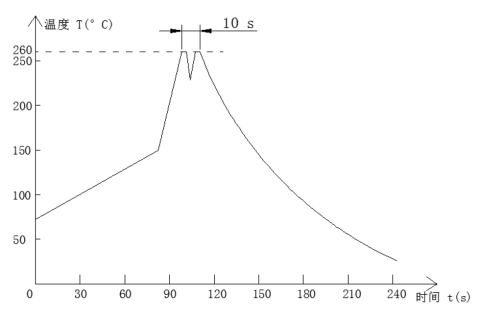

插件類（DIP）的輕觸開關的焊接方式是波峰焊。焊接條件如下圖：
當然也可以使用手工焊接也是可以的，一般手工焊的焊錫溫度推薦≤350℃，
焊接時間≤3秒。![~VV]2Z)J4N~YY63G$0TADNT](/uploadfiles/pictures/news/20200716151359_3750.png "~VV]2Z)J4N~YY63G$0TADNT")
輕觸開關的淺顯介紹到此結束，如果還有關于開關類的問題歡迎來港源電子官方網站向我們垂詢！！
