《摘要》文章介紹了為了滿足某工廠的要求而設計的一種新型微動開關，該產品具有體積小，重量輕，尺寸20*10MM，按力小，行程短，耐環境性能高，結構可靠等特點。

開關屬于元器件，其主要功能是作為一種控制元件，可廣泛應用在各種電氣設備電路轉換中，是機電元件中極其重要的一類。開關品種繁多，按操作方法來分類，主要有輕觸開關，撥動開關，鈕子開關，觸摸開關和微動開關等。

微動開關是一種具有速動機構及微小觸點間隙的精密機械電氣開關，在整機電路中起到轉換，控制作用，接通或斷開一定的電路。

    現在我主要介紹微動開關在研制過程中的設計思路和關鍵工藝，關鍵技術，從而解決由于開關體積小而造成的行程短，按力小，但耐環境性能高等技術難題。

    G15系列開關為通用型開關，可用于各種電氣控制設備中。

    微動開關設計的主要技術參數。

設計依據，工作原理

    微動開關是根據協議書中技術指標要求，并參考用戶提供的樣品進行設計的。在設計中考慮到開關動作的精確性，一致性，耐環境性及整機使用時的互換性，其結構形成，外形尺寸，動作特性完全符合樣品。

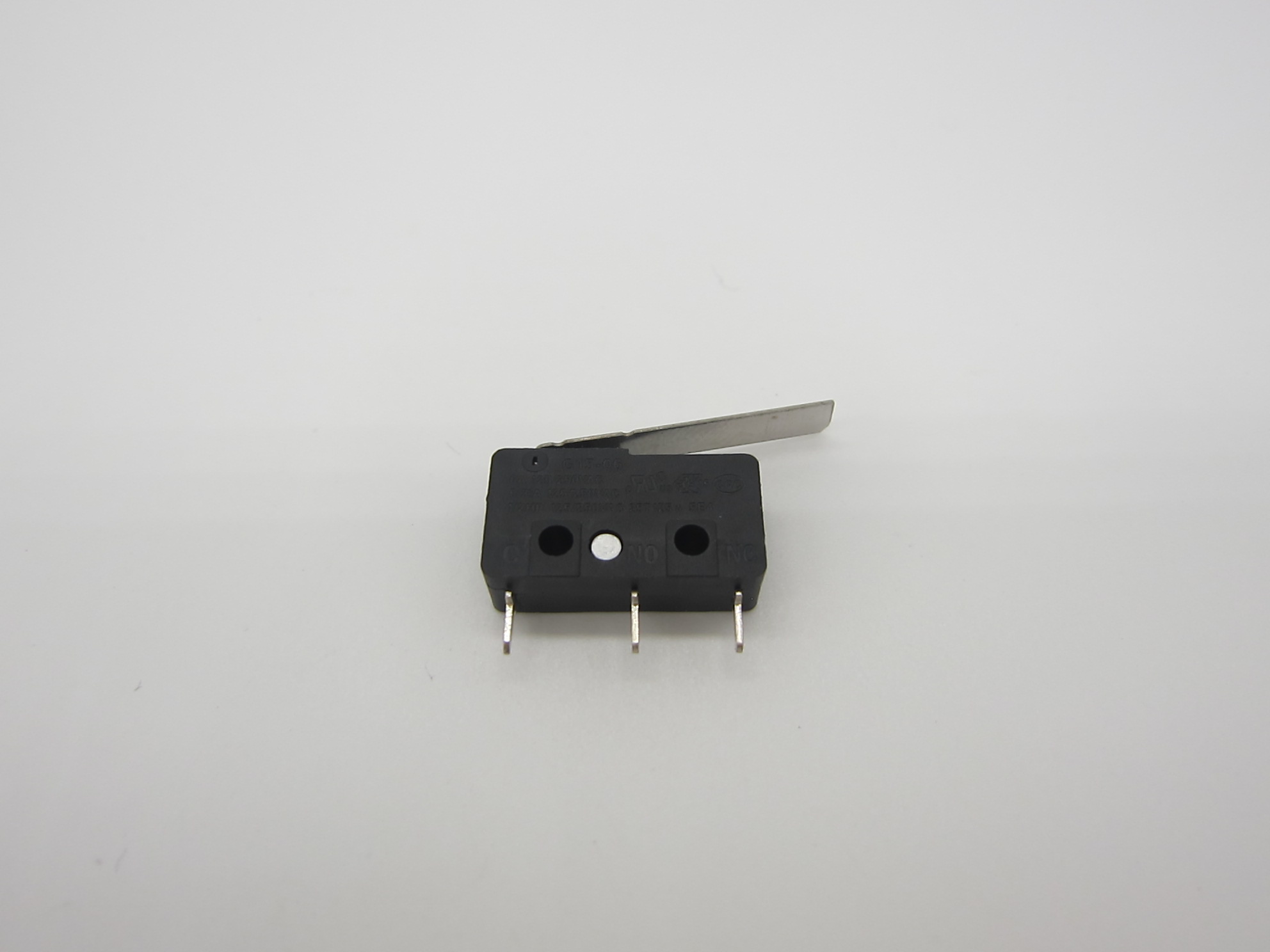

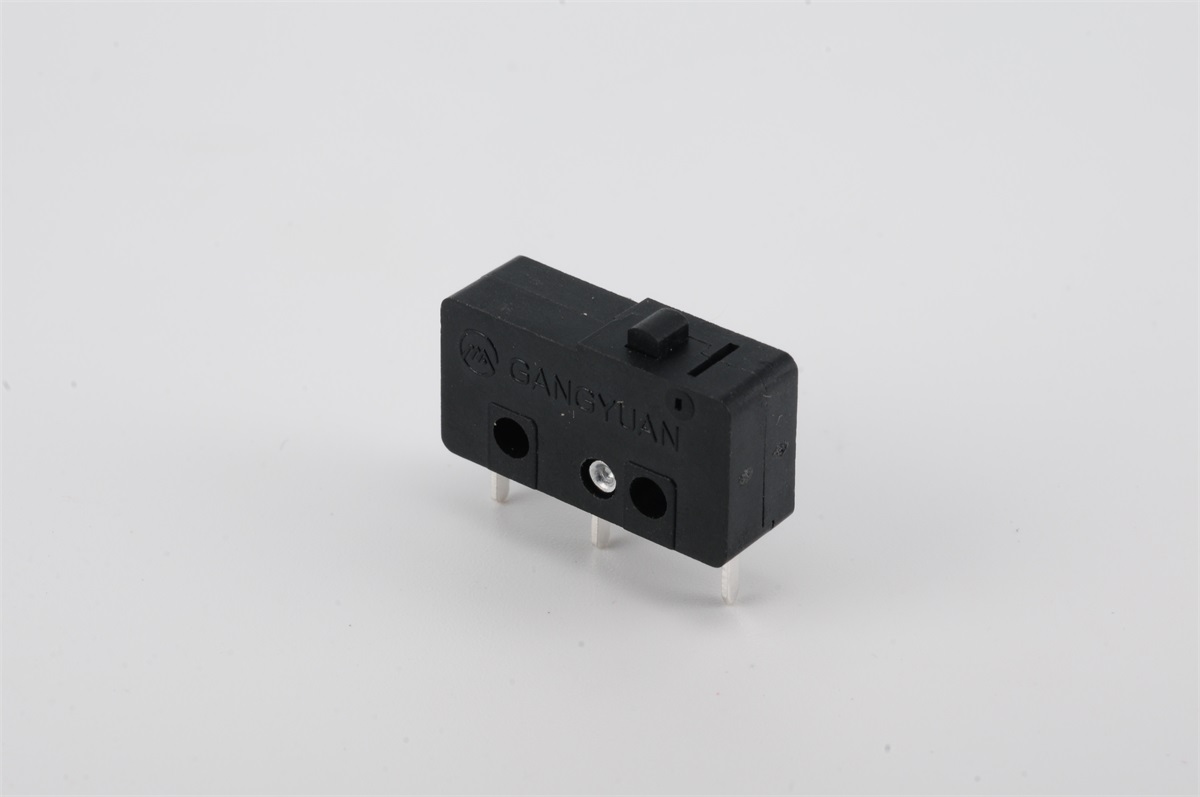

該產品是一種單刀雙擲也可做雙刀雙擲，防塵密封精密微動開關，它是由基座，蓋板，壓桿，接觸簧片組，彈簧及焊片組成。

其工作原理

    1.       自然狀態，在彈簧的彈力作用下，接觸簧片與上焊片接觸，形成常閉觸點。

    2.       按動促動件《壓桿》使接觸簧片組向下運動，斷開常閉觸點，接通下焊片，常開觸點接通，實現了一次動作轉換。

    3.       當外力消除，接觸簧片恢復自然狀態，萬次開關的一次動作循環。

可靠性設計

    微動開關在整機中是一個重要的控制元件，基于整機的特殊需求，該產品具有使用溫度寬，動作行程短，按力小，重復精度高，防震性強等特性，這些都需要在方案設計時加以考慮。通過反復分析，討論，在設計時需要采取措施保證產品的可靠性。
