輕觸開關的定位腳與PCB定位孔之間如有干涉將會對其SMT貼裝工序產生影響，如果其公差配合臨界，將會有一定的機械應力風險。通過對輕觸開關的定位腳和PCB定位孔的公差累積分析，計算出定位腳與定位孔之間的最小間隙為-0.063mm，也就是存在輕微干涉。因此，在SMT貼裝過程中存在輕觸開關的定位腳不能很好地插入PCB定位孔的風險。嚴重的不良情況，在回流焊接前會被目視檢查位發現。輕微的不良將會遺漏到后道工序，并產生一定的機械應力。根據均方根之和（Root Square Sum）分析法預測，該不良率為7153PPM。

建議將PCB定位孔尺寸和公差從0.7mm +/- 0.05mm修改為0.8mm +/- 0.05mm。針對優化方案再次進行公差累計分析。結果表明定位柱與定位孔之間的最小間隙為+0.037mm，干涉的風險也就消除了。

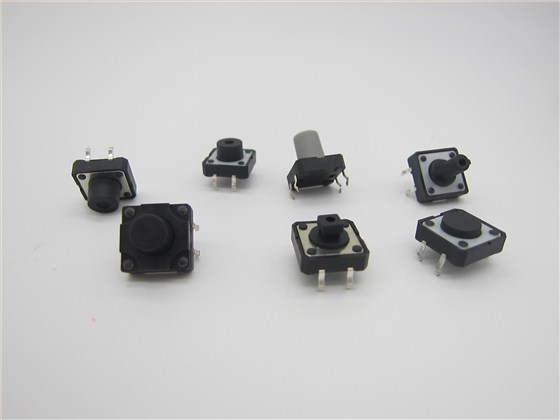

深圳港源電子，專業的輕觸開關廠家，24年專注輕觸開關，產品品質有保證、生產工藝高、導通可靠性好、引腳基材優質、壽命長、手感好、價格合理、交期快、服務優質。生產的輕觸開關有：防水輕觸開關、薄膜輕觸開關、插腳輕觸開關、貼片輕觸開關、 按鍵輕觸開關，產品規格尺寸齊全、種類多。24年創新技術不斷打磨，只為讓客戶使用上更好的開關，所以，采購輕觸開關，就選港源電子，一家值得您信賴的輕觸開關廠家；服務熱線：18705771505。
