輕觸世界 智造未來

小型化開關零組件品牌商

首頁 臥式插件輕觸開關

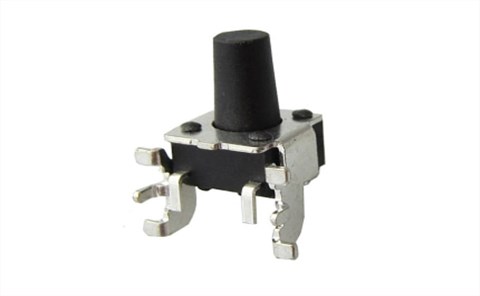

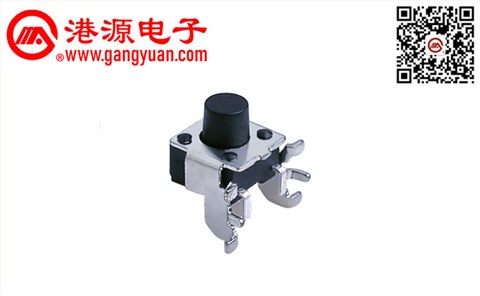

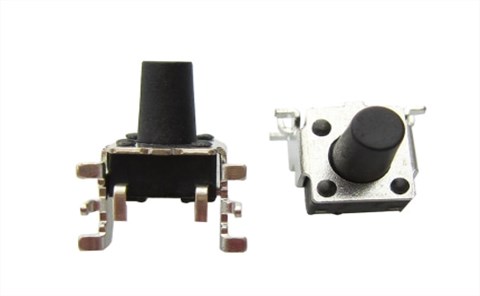

KAN0671

KAN0671KAN0671KAN0671
  • 特點：KAN0671
  • 規格：側臥貼片輕觸

產品簡介

產品型號：KAN0671
產品名稱：側臥式輕觸開關
產品規格：6×6×L/L=4.3mm-15mm
產品力度：100gf/160gf/260gf
產品壽命：10萬次/20萬次/50萬次/100萬次

產品詳情

基本參數/PARAMETER

工作溫度 -30℃to+80℃
額定電流 50mA.12V DC
絕緣電阻 100MΩ min.100V DC
介電強度 250V AC for 1 min
接觸電阻 100mΩ max
開關行程 0.25±0.1mm
高　　度 4.3mm-15mm
按　　力 100gf/160gf/260gf

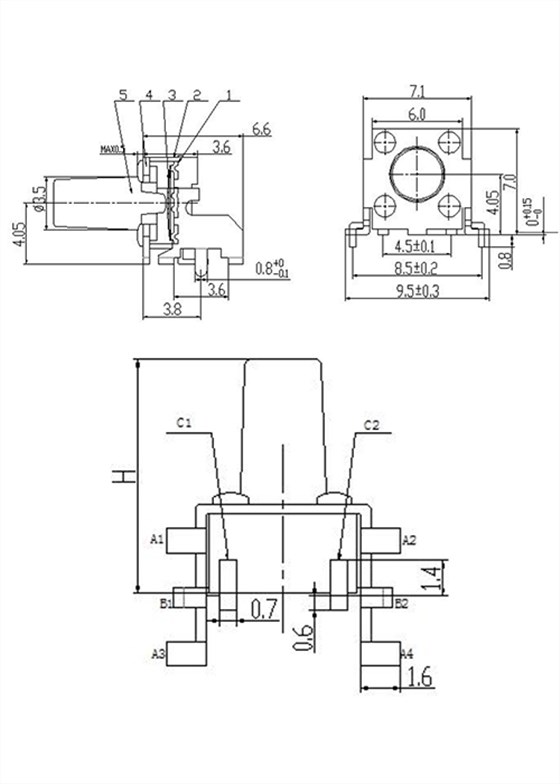

外形圖/Specifications


1

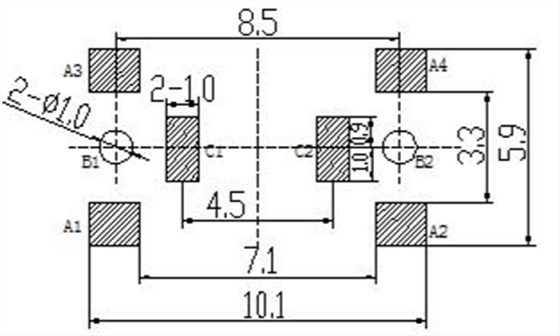

安裝孔尺寸圖/Mounting hole dimensions


16

電路圖/Schematic


19

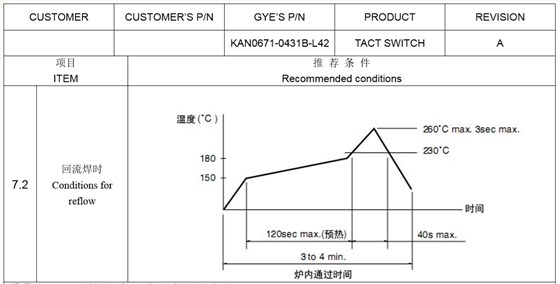

焊接條件/Welding conditions


QQ圖片20180528135044

說明/Precautions

  • 一 1 開關浸焊后，注意不要用溶劑清洗。
  • 2 在使用烙鐵的情況下，焊錫溫度應在 350℃以下、3 秒以?xún)?nèi)。
  • 3 浸焊后，注意不要在頂部施加負荷。
  • 二 設計中應注意的事項
  • 1 印刷基板的安裝孔尺寸參見產品圖。
  • 三注意點
  • 1 注意不要施加超負荷的壓力或晃動開關
  • 2 開關浸焊后，印刷基板注意不要疊放。
  • 3 保管時尤其應注意避開高濕高溫和有腐蝕性氣體的環境。如需要長時間保存，請不要打開包裝箱。
