基本參數/PARAMETER
| 工作溫度 | -30℃to+80℃ |
| 額定電流 | 50mA.12V DC |
| 絕緣電阻 | 100mΩ min.100V DC |
| 介電強度 | 250V AC for 1 min |
| 接觸電阻 | 100mΩ max |
| 開關行程 | 0.35±0.1mm |
| 高 度 | 7mm |
| 按 力 | 160gf/260gf |

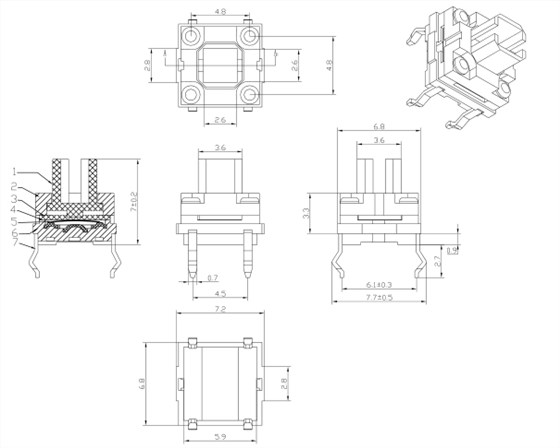

外形圖/Specifications

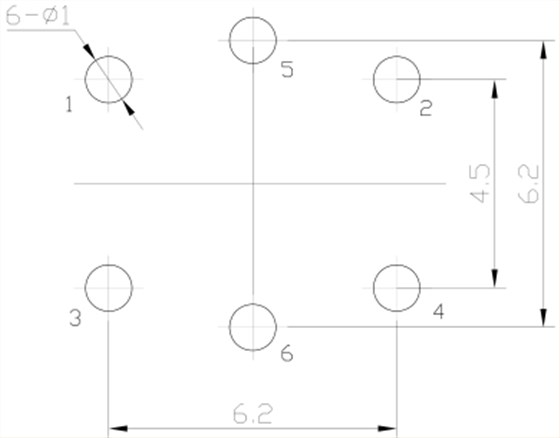

安裝孔尺寸圖/Mounting hole dimensions

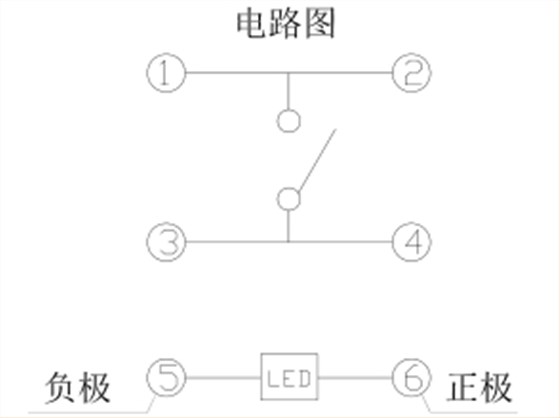

電路圖/Schematic
焊接條件/Welding conditions
注意事項/Precautions
直插式輕觸開關系列使用注意事項：
1.考慮清洗觸摸開關時，請協商。
2.請不要從觸摸開關上面浸入助焊劑。
3.請不要事前在開關端子及印刷電路板的零部件貼裝面上涂助焊劑。
4.進行第2次焊接時，應在開關回復到常溫之后進行。
5.請使用比重為0.81以上的助焊劑。
