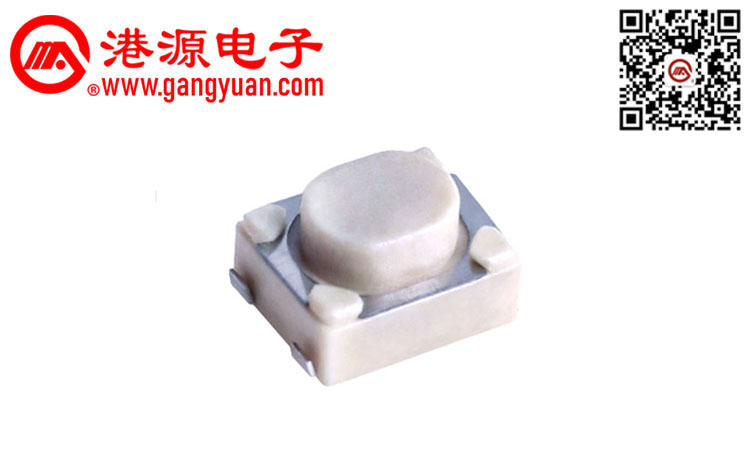

汽車類輕觸開關KAN3242A

產品型號：KAN3242A
產品名稱：貼片輕觸開關
產品規格：4.2×3.2×2.5mm
產品力度：100gf/160gf/260gf
產品壽命：10W、50W、100W次
產品特點：耐高溫，可過2次回流焊
訂購熱線：18705771505
立即咨詢
產品詳情咨詢熱線：18705771505

基本參數/PARAMETER

絕緣電阻 ≥100MΩ
接觸電阻 ≤500mΩ
操作力 2.6N±0.5N
開關行程 0.20mm +0.1mm
最大額定值 50mA DC12V

最小額定值

10uA DC1V
耐電壓
 AC 250V
操作溫度
 -40~90℃
端子形狀 折彎腳
端子數 2

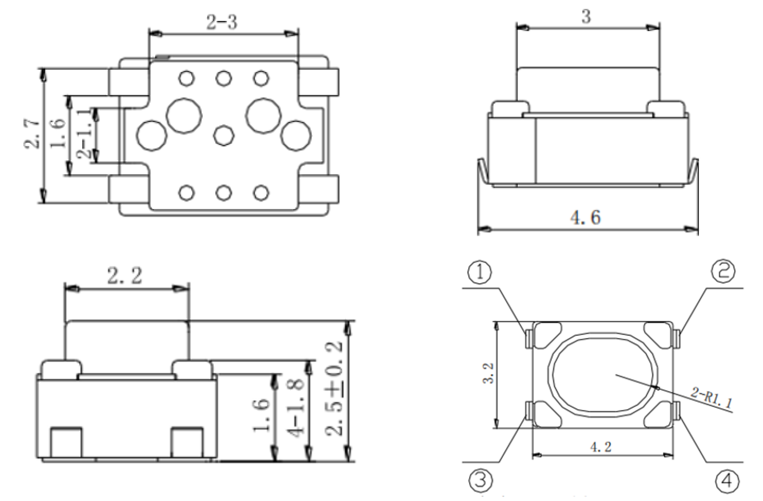

產品規格書/SPECIFICATIONS

圖片1

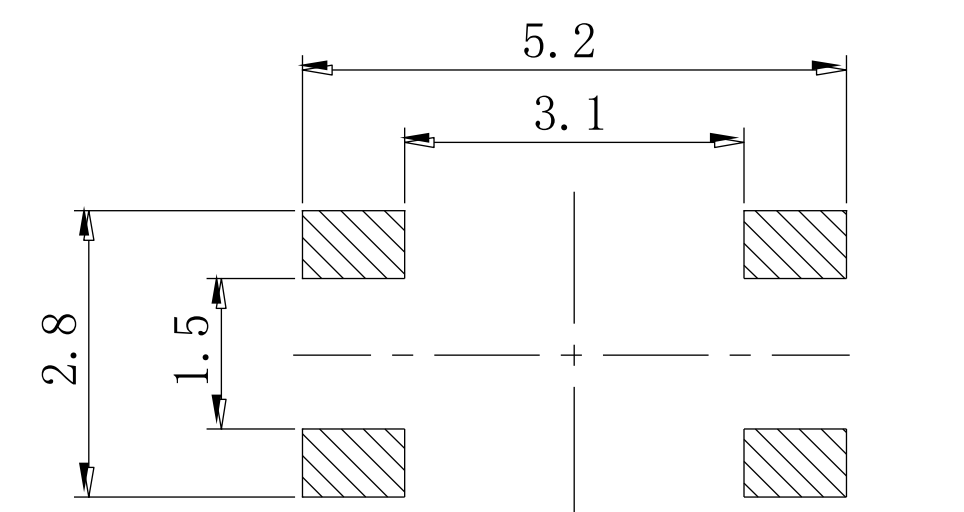

安裝孔尺寸圖/MOUNTING HOLE DIMENSIONS微信圖片_20210811170613


電路圖/SCHEMATIC

QQ圖片20210804153915

焊接條件/WELDING CONDITIONS

QQ圖片20210804151256

注意事項/PRECAUTIONS


1.1 開關浸焊后，注意不要用溶劑清洗。
After switches were soldered,please be careful not to clean switches with solvent.
1.2 在使用烙鐵的情況下，焊錫溫度應在 350℃以下、3 秒以內。
In the case of using soldering iron, soldering conditions shall be 350℃ max and 3 sec.max.
1.3 浸焊后，注意不要在頂部施加負荷。
Right after immersion welding;please be careful not to load to on the knobs of switches.
2 設計中應注意的事項( Design instructions):
2.1 印刷基板的安裝孔尺寸參見產品圖。
Follow recommended P.W.B. piercing plan in outside drawing page.
3 注意點(Note):
3.1 注意不要施加超負荷的壓力或晃動開關
Please be cautions not to give excessive static load or shock to switches.
3.2 開關浸焊后，印刷基板注意不要疊放。
Please be careful not to pile up P.W.B.after switches were soldered
3.3 保管時尤其應注意避開高濕高溫和有腐蝕性氣體的環境。如需要長時間保存，請不要打開包裝箱。
Preservation under high temperature and high high humidity or corrosive gas should be avoided
Especially . When you need to preserve for a long
