今天跟大家介紹下增量式編碼器GE1102-D-H1。編碼器主要是將操作軸的旋轉量或移動量轉成電信號，經過數字化處理后輸出。

介紹增量式的的編碼器工作原理，根據不同的使用環境，需要的產品性能也不一樣。所以在選擇一款合適編碼器的時候，要考慮以下幾個產品參數：（1）產品的尺寸（2）輸出類型：A B兩向增量型（3）軸套長度（4）產品的高度（5）支架腳寬（6）插板的安裝間距（7）脈沖數/定位數（8）全回的轉角度（9）底座的高度（10）額定功率/輸出電壓等相關的參數。

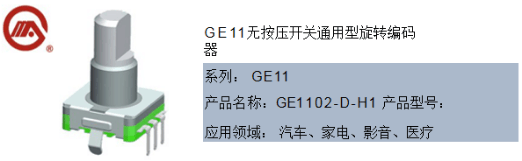

〓 產品特點：

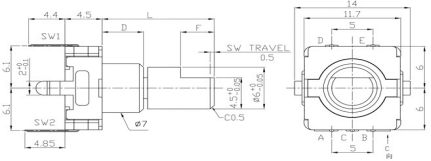

產品關鍵參數  GE1102系列（詳細參數以圖紙為準）

型號：GE1102-D-H1

輸出類型：A B兩向增量型

知識點:輸出形式分?增量式

增量式編碼器軸旋轉時，有相應的相位輸出。其旋轉方向的判別和脈沖數量的增減，需借助后部的判向電路和計數器來實現。其計數起點可任意設定，并可實現多圈的無限累加和測量。還可以把每轉發出一個脈沖的Z信號，作為參考機械零位。當脈沖已固定，而需要提高分辨率時，可利用帶90度相位差A，B的兩路信號，對原脈沖數進行倍頻。

底座：4.5mm薄型底座 額定功率：DC5V 10mA

絕緣阻抗：100M? Min.at 300V DC  耐電壓：1Minute at AC 100V

手工焊接：300℃ Max. 3S Max.  波 峰 焊 接 ：255±3°C. 5S Max.  使用溫度范圍：-30℃ to +80℃  保存溫度范圍：-40℃ to +85℃  回轉壽命：30000+200 Cycles

〓 產品優勢：

產品特點：

產品定位明顯，旋轉手感順滑。

輸出穩定，安裝穩固，薄型設計。

軸套、軸芯多選擇，安裝方面行業通用。

〓 效果圖展示：

我們的編碼器產品可以應用于涵蓋音響、車載用途、白色家電等領域。產品陣容豐富多樣，如具有短軸、長壽命的金屬軸類型；有著出色性價比的絕緣軸類型；內徑及外形各異的多款中空軸類型；小型、表面貼裝的貫通軸類型等，以滿足客戶的需求。

港源電子成立至今26年專注電子零部件的生產研發，港源電子是一家從事輕觸開關設計、制造、及銷售的高新科技企業，我們的產品廣泛應用于消費類電子、汽車電子、網絡通訊等工業電子設備領域。公司所研發的輕觸開關、微動開關、自鎖無鎖開關、AC DC插座、繼電器等產品在已經被廣大客戶認可和一致好評，一直秉承著與客戶合作共贏，勇闖天下的信念。要了解更多關于編碼器的內容，可以點擊港源電子官方網站咨詢客服了解http://www.egotown.com.cn/

選編碼器就上港源電子，可提供樣品測試，歡迎來電咨詢！
