變壓器的概念，通常我們把磁芯變壓器叫做開關電源變壓器，它是用于高頻開關電路里的。用于50HZ或60HZ的變壓器我們才叫做電源變壓器，這類變壓器的鐵芯是由硅鋼片或鐵鋁合金片疊加而成，這是通常的叫法。六七十年代大型電源低頻變壓器都用硒鋼片，只有小型輸入輸出變壓器才用硅鋼片。
產品參考型號《PQ26251906010》（僅做為產品信息參考，詳細信息請聯系官方客服確認）
一. 引用標準(RULES AND STANDARDS QUOTATION)
（僅做為產品信息參考，詳細信息請聯系官方客服確認）
GB/T 15290-94 電子設備用電源變壓器和濾波扼流圈總技術條件。
GB 2423 電工電子產品基本環境試驗規程
GB/T 15290-94 電子設備用電源變壓器和濾波扼流圈總技術條件。
GB 2828 逐批檢查計數抽樣程序及抽樣表(適用于連續批的檢查)
GB 2829 周期檢查計數抽樣程序及抽樣表(適用于生產過程穩定性的檢查)。
GB 8554 電子和通信設備用變壓器和電感器測試方法及試驗程序。
GB 4943-2001 信息技術的。
SJ 2488 電子設備用變壓器、阻流和鐵芯噪聲測試方法。
GBT 15290-1994 電子設備用電源變壓器和濾波扼流圈總技術條件
SJ 2916-88 彩色電視廣播接收機用開關電源變壓器總技術條件。
SJ 3270-90 隔離變壓器的要求。
GJB360A-96 《電子及電氣元件試驗方法》
UL1446 絕緣材料認證標注
IEC1007 《Transformer and inductors for use in electronic and telecommunicationequipment—Measuring methods and test procedures》
產品符合RoHS或其它環保要求(RoHS or other environmental request)

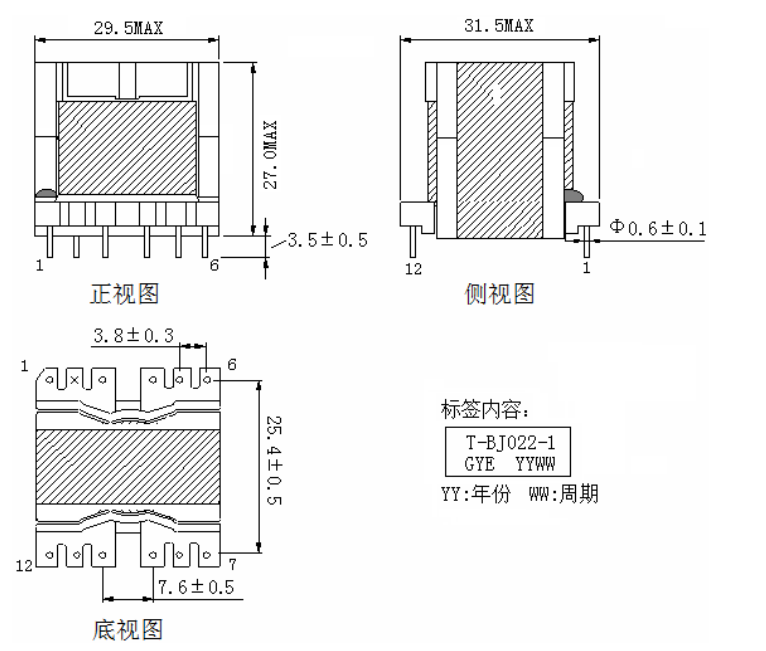

二、安裝尺寸及外形圖(CONFIGRATION & DIMENSIONS)
（僅做為產品信息參考，詳細信息請聯系官方客服確認）
三. 推薦焊盤（LAYOUT RECOMMENDATION）
（僅做為產品信息參考，詳細信息請聯系官方客服確認）

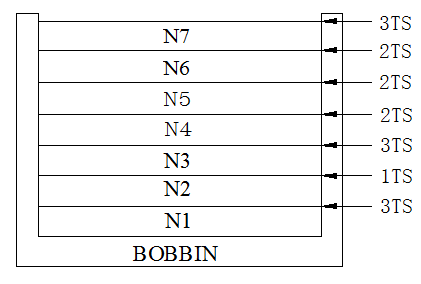

四、內部結構圖(WINDING CONSTRUCTION)

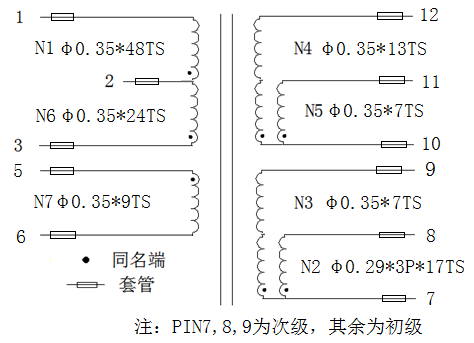

五、原理圖 (SCHEMATIC)
（僅做為產品信息參考，詳細信息請聯系官方客服確認）

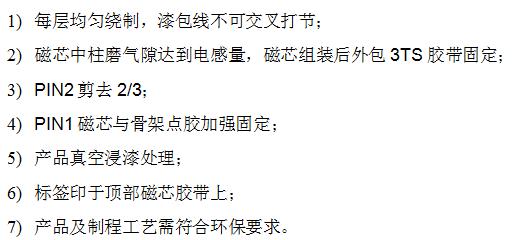

六、工藝說明（MANUFACTURE SPECIFICATION）
（僅做為產品信息參考，詳細信息請聯系官方客服確認）
七、 電氣參數（ELECTRIC CHARACTERICS） （@25℃）
（僅做為產品信息參考，詳細信息請聯系官方客服確認）
|
NO. |
Measuring Parameter |
Measuring PIN |
Measuring Value |
Measuring Standard |
Equipment |
|
1 |
電感量 |
3—1 |
1.5mH±8% |
10KHz / 0.1V |
TH2816B |
|
2 |
漏感 |
3—1 |
25.0uH MAX |
||
|
3 |
直流電阻 |
3—1 |
735mΩ±20% |
25℃ |
GOM-801G |
|
5—6 |
126mΩ±20% |
||||
|
7—9 |
78mΩ±20% |
||||
|
7—8 |
83mΩ±20% |
||||
|
10—11 |
88mΩ±20% |
||||
|
10—12 |
150mΩ±20% |
||||
|
4 |
抗電強度 |
初級—次級 |
2mA MAX |
AC 1500V 60S |
CJ2671 |
|
繞組—磁芯 |
2mA MAX |
AC 1000V 60S |
|||
|
5 |
絕緣電阻 |
COIL—CORE |
100 MΩ Min. |
DC 500V |
CS2676F |
|
6 |
線材等級 |
CLASS B |
|||
|
7 |
重量 |
g |
|||
六. 推薦焊接條件(SOLDERING CONDITION RECOMMENDED)
（僅做為產品信息參考，詳細信息請聯系官方客服確認）
6.1焊接方法
元器件的組裝方式是波峰焊。

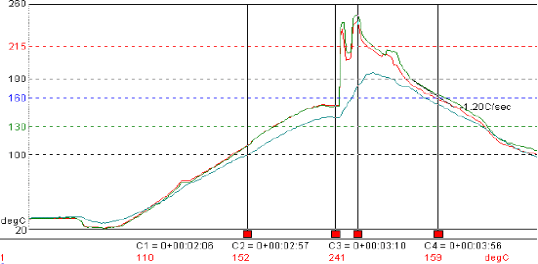

6.2波峰焊焊接方式
波峰焊溫度：255OC±5OC；時間：不少于7秒。
波峰焊預熱溫度：100至160OC；時間：不少于10秒。
6.3高溫耐熱性：
在260℃的熔融釬料中，停留時間不少于10秒，無質量問題。
6.4返修溫度和時間
溫度：350OC；時間：不少于5秒。
6.5焊接次數：
元器件能承受的焊接次數不少于5次。
